Монтаж рукояток

Рукоятки ножей и кинжалов могут быть цельными или составными. В первом случае они либо являются естественным продолжением клинка, либо представляют самостоятельную деталь, тем или иным образом соединенную с ним.

Разновидностей цельных, нераздельных с клинком рукояток всего две — это или его продолжение, как у скелетных, метательны х, столовых и медицинских ножей, или рукоятка намертво сажается на хвостовик. Чаще всего производят отливку по готовой форме, в которую уже вставлен черенок ножа. Разумеется, мы получаем при этом жесткую конструкцию, не подлежащую разборке или переделкам. Нам доводилось видеть отлитые прямо на клинок алюминиевые рукоятки (в частности, так поступали белорусские партизаны в годы войны), но подобная технология плоха, так как температура плавления алюминиевых составов никак не меньше 500 градусов (в зависимости от рецептуры), поэтому хвостовик заодно с изрядным прилегающим отрезком клинка попросту отпустится, частично потеряв закалочную твердость, а возможно, и упругость.

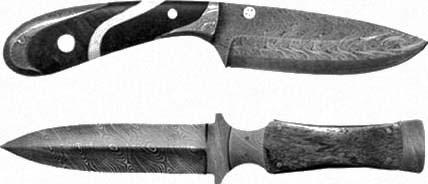

Безыскусность подчеркивала красоту стального кружева, не оттягивая внимание на себя.

Монтаж рукояток

Современное серийное производство практикует, в основном, отливку рукояток из пластмассы. Если таковая хороша, а заодно хороши форма и фактура поверхности, мы получаем удобное и долговечное изделие со своеобразной эстетикой.

Монтаж рукояток

Но есть и «подводные камни». Так, массовая продукция фирм, выпускающих кухонные ножи, имеет общий родовой недостаток: в погоне за призрачной экономией металла изготовители оставляют слишком короткий хвостовик, обычно едва доходящий до середины рукоятки. Плоды жадности проявляются не всегда и не сразу, но по истечении какого-то времени чуть не половина ножей «сводит счеты с жизнью» — во время работы пластик трескается там, где кончается сталь. Остается выбросить осиротевший клинок на помойку или приделать к нему новую рукоятку. Отсюда вывод: если вы решили изготовить нож самостоятельно, не скупитесь, а пропускайте черенок по всей длине, до заднего среза, даже когда накладки не пластиковые, а деревянные.

Составные рукоятки также имеют две ипостаси: в первом случае на тонкий и длинный черенок нанизываются положенные детали монтировки, а затем весь пакет затягивается гайкой, которая может выступать в самых разных обличиях, — от обыкновенной, шестигранной, до немыслимо фантазийных. Нередко гайкой служит сам затыльник. Такая конструкция рукояток освящена веками и распространена по белу свету с востока на запад и с юга на север.

Монтаж рукояток

Слабым местом здесь является, конечно же, резьбовое соединение. Ему полагается быть протяженным, и наче слишком короткая или тонкая резьба сыграет злую шутку: в ответственный момент вы обнаружите вопиющее отсутствие клинка. Однажды у меня на реставрации была гусарская сабля, с которой я бы не рискнул отправиться не то что в бой, но даже на прием к начальству, так как вся ее рукоятка вместе с дужкой и шишкой затыльника удерживалась на месте призрачным шпеньком  диаметром три и длиною десять миллиметров, с подобием полустертой резьбы.

С точки зрения надежности, куда привлекательнее стародавний способ монтажа, каким пользовались оружейники еще задолго до крестовых походов: выступающая часть хвостовика просто расклепывалась на затыльнике раз и навсегда. Но кинжалы и ножи не подвергаются нагрузкам, обычным для мечей и сабель, поэтому резьбовое соединение, оставляющее возможность полной разборки оружия для чистки и замены деталей, удобнее и для мастеров, и для потребителей.

Другой достославный способ монтажа — оснащение плоского хвостовика боковыми накладками из каких угодно материалов. Они могут крепиться винтами или заклепками. Как тот, так и другой приемы исстари широко применялись и применяются на всех типах ножей и кинжалов.

Монтаж рукояток

При помощи заклепок монтируются накладки огромного числа ножей, прежде всего кухонных. Такие рукоятки долговечны, ибо мы сжимаем в руке практически часть клинка, однако есть одно «но»: если первая заклепка располагается слишком близко, почти у среза рукоятки, увеличивается риск, что ваш нож переломится именно в этом опасном месте, так как отверстие под заклепку уменьшает рабочее сечение хвостовика и является концентратором напряжений.

Монтаж рукояток

Практический опыт целиком и полностью подтверждает сказанное, причем опасность тем больше, чем тверже (а стало быть, хрупче) сталь.

И, наконец, попробуйте с трех раз угадать, кто изобрел самый лучший способ монтажа рукояток чуть не тысячу лет назад? Раз…два… да, разумеется, японцы. Их классические цука соединяют абсолютную надежность крепления с восхитительной простотой разборки и замены  как всей рукоятки, так и любой ее детали. Это обусловлено тем обстоятельством, что традиционно ценностью считался и считается лишь сам клинок, прочие комплектующие могли чередоваться на протяжении его долгой жизни неоднократно.

Идея элементарна — рукоятка, индивидуально подогнанная на хвостовик, фиксировалась поперечной шпилькой, изготавливаемой от веку из бамбука, хотя драгоценные парадные экземпляры могли иметь костяные, в частности, роговые мэкуги. Применялся также металл. Удерживалась шпилька исключительно за счет трения, плотно сидя на месте. Единственное отверстие, просверленное в мощном хвостовике, не создавало зоны риска: хвостовик не подвергался закалке, во вс яком случае, полной. Так и только так собирается все холодное оружие Японии вот уже десять веков, и за этот немыслимый по непрерывности срок данный способ оправдал себя целиком и полностью, без каких бы то ни было оговорок.

Монтаж рукояток

Нынешние изготовители не брезгуют испытанными приемами, и на целом ряде вполне современных ножей мы видим классическую фиксацию рукояти с помощью поперечной шпильки. Проблема лишь в необходимости точной подгонки к хвостовику, но в серийном производстве не составляет труда отработать все необходимые допуски и посадки, особенно при литье из пластмассы. Так и поступают фирмы, специализирующиеся на выделке более или менее добротных копий японского холодного оружия.

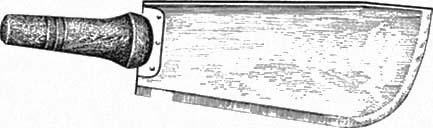

Наконец, изредка применяется апробированный еще в бронзовом веке способ крепления клинка к хвостовику или к самой рукоятке несколькими заклепками, как хорошо видно на рисунке. Это ненадежный прием, поэтому используется он только для сборки специальных кухонных ножей.

Монтаж рукояток
